名称: 吸污车真空泵 吸粪车真空泵

价格:电话询价
销售热线:0722-3598089
销售热线:186 7228 5525
在线客服: 专用特种汽车配件网
详细参数

吸污车真空泵 吸粪车真空泵

真空泵  吸污车真空泵  吸粪车真空泵  抽渣车真空泵  专用车真空泵

一、用途及特点
    单级多旋片式真空泵是真空吸、排车作业中最核心部件,它把密封罐内的空气抽至一定的真空,使罐内形成负压,粪液,污水,石油等液体通过管道自动流入罐内达到采收运输的目的,是环卫吸粪车,吸污车,石油运输车最佳选择。
二、结构及工作原理
    该泵由箱体、缸套、轴、芯套、叶片等组成,真空泵工作时,靠取力器取得动力,通过轴、芯套内的叶片偏心旋转,抽出密封罐内的空气,使至形成负压,利用大气压强与罐内压强之差将液体吸入罐内。
    真空泵配套的附件由水气分离器,油气分离器,四通阀,单向阀等组成。真空泵把罐内带有一定湿度的空气抽入水气分离器,在水气分离器中水被分离出来,气体沿着管道经四通阀至达单向阀,进入泵内随叶片旋转与润滑油混合,再从排气口排出,油气混合物经油气分离器分离后,油落于油气分离器下边,气体进入四通阀排出以外。
    水气分离器内装有浮球,当罐内液体超过一定高度液体进入水气分离器,水面增高,浮球浮起封闭分离器出口,以防罐内液体充满后进入泵内,(A、C两种任选用一种即可)。防溢阀安装在罐体上面以防止满罐污液进入真空泵内。
    单向阀安装在泵吸气口处,内有密封球,确保泵进口只能吸气不能排气,采用水气分离器C,内有单向阀,可取消防单独的单向阀。
    四通阀是改变管理内气流方向,吸出罐内的空气,形成真空或给罐内增压,排出罐内的液体。(详见抽气流动原理图)

三、主要技术参数



型号
转速
r/min
抽速率
m3/h
真空度
≥mpa
轴功率
≤kw
安装尺寸
mm
外型尺寸
mm
长×宽×高
联接盘安装尺寸
mm
底面
长×宽
进出气口
长×宽
XD-16
1100
16
-0.08
3
4-M12
90×50
4-M8
58×58
390×210×220
4-Φ9
50×62.5
XD-25A
1000
25
-0.09
5
4-M12
90×64
4-M8
58×58
490×225×235
4-Φ9
50×62.5
XD-40/40A
900
40
-0.09
8
4-M12
120×80
4-M8
70×70
530×260×265
470×260×265
4-Φ9
50×62.5
XD-63/63A
900
63
-0.09
12
4-M12
120×80
4-M8
70×70
530×270×282
470×270×282
4-Φ9
50×62.5
XD-100
800
100
-0.09
15
4-M16
150×110
4-M8
70×70
650×295×310
4-Φ9
50×62.5

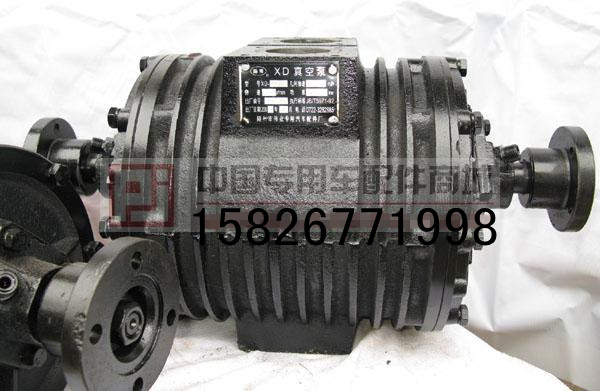

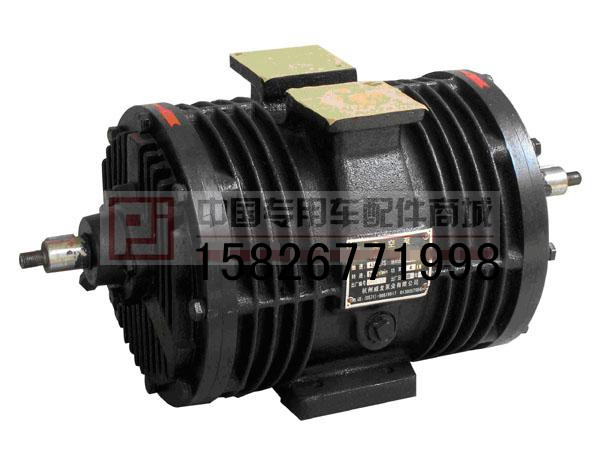

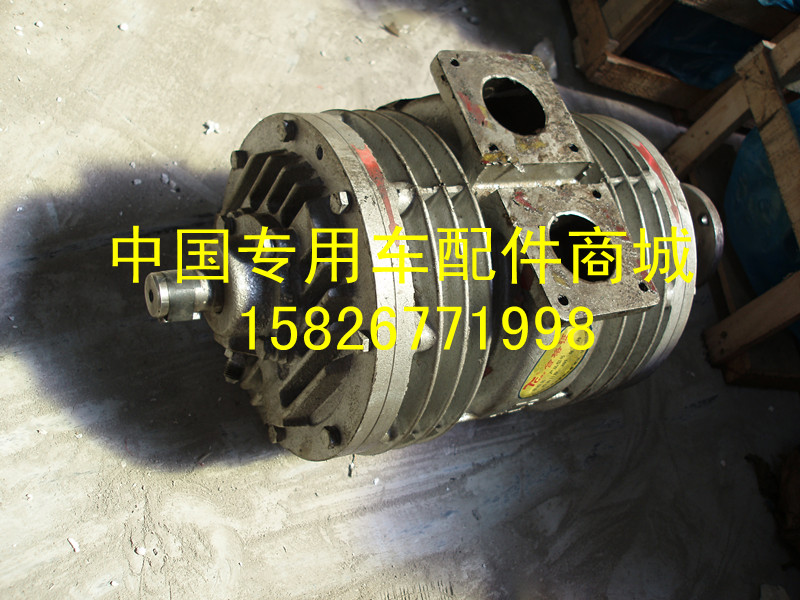

产品图片:
