概 述 :

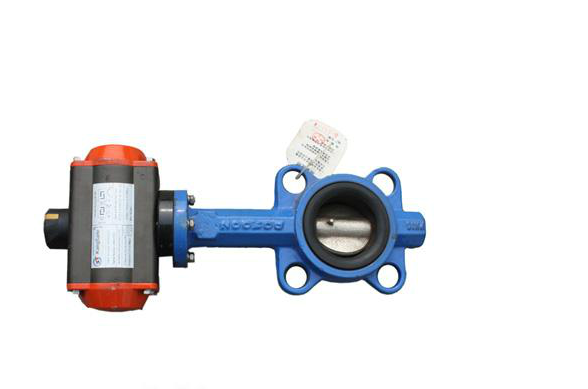

气动蝶阀是双(单)作用气动活塞式执行器与蝶阀组成。连接形式分为对夹式和法兰式两种,其阀座采用橡胶、氟橡胶和不锈钢堆焊,从而很大程度的提高了其适用范围。具有结构简、体积小、重量轻等优点。气动活塞式执行器采用低摩擦材料,缸体内外表面经硬质阳极
氧化防腐处理,大大提高了气缸的使用寿命。本产品使用性能稳定,广泛的用于石化、冶金、电力、轻工、医药等工业部门。
蝶阀安装时,先关闭阀门,后进行安装,以防止碰伤蝶板密封面。两管道法兰而应平行,使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大,保证不大于5mm,以防压板受压位置不对而变形失效。
工作原理
当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°。
□气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置。
□定位器可调节阀门管道流量。
气动执行器
|
型号
|
QW系列、AT系列、AW系列
|
气源压力
|
0.4 ~ 0.8 MPa
|
|
最大回转角度
|
90°~92°
|
|
回信器
|
AC220V AC110V DC24V
|
|
控制信号
|
电信号:0~0Ma 4 ~20Ma 气信号:0.02 ~0.1 MPa
|
|
控制气源
|
洁净、干燥压缩空气
|
|
工作温度
|
-20℃ ~ +90℃
|
名称
|
型 号
|
公称压力
PN(MPa)
|
试验压力Ps(MPa)
|
工作温度
(℃)
|
适用介质
|
|
壳体
|
密封
|
|||||
气动橡胶蝶阀
|
D67(4)1X-10
|
1.0
|
1.5
|
1.1
|
-20~80
|
淡水、污水、空气、蒸汽
|
气动衬四氟蝶阀
|
D67(4)1F-10C
|
1.0
|
1.5
|
1.1
|
≤150
|
腐蚀性介质
|
气动硬密封蝶阀
|
D67(4)3H-10C
|
1.0
|
1.5
|
1.1
|
≤300
|
水、油类、酸类、煤粉等
|
零件名称
|
阀体
|
阀板
|
阀座
|
阀杆
|
填料
|
支架
|
连接轴
|
气动橡胶蝶阀
|
铸铁、铸钢、不锈钢
|
铸钢(镀铬)
|
丁晴橡胶
|
2Cr13
|
柔性石墨
|
铸钢
|
铸钢
|
气动衬四氟蝶阀
|
铸钢、不锈钢
|
不锈钢、聚四氟
|
聚四氟
|
2Cr13
|
|||
气动硬密封蝶阀
|
铸钢、不锈钢
|
不锈钢
|
不锈钢堆焊
|
2Cr13
|
零件名称
|
缸体
|
端盖
|
活塞
|
轴
|
O型圈
|
指示轴
|
螺栓
|
QW系列
AT系列
|
铝合金型材
(硬质阳极氧化)
|
压铸铝合金
(环氧树脂喷涂)
|
压铸铝
|
钢
(镀镍磷合金)
|
NBR
|
ABC
|
SUS304
|
AW系列
|
铸钢
(硬质阳极氧化)
|
|
压铸铝
|
钢
(镀镍磷合金)
|
NBR
|
ABC
|
SUS304
|
DN
|
L
|
H
|
H1
|
A
|
B
|
D
|
Z-φd
|
执行器型号
|
50
|
43
|
310
|
240
|
225
|
86
|
125
|
4-18
|
QW02/AT63D
|
65
|
46
|
330
|
260
|
225
|
86
|
145
|
4-18
|
QW02/AT63D
|
80
|
46
|
345
|
260
|
225
|
86
|
160
|
8-18
|
QW02/AT75D
|
100
|
52
|
365
|
270
|
225
|
86
|
180
|
8-18
|
QW02/AT75D
|
125
|
56
|
450
|
330
|
225
|
86
|
210
|
8-18
|
QW03/AT88D
|
150
|
56
|
530
|
360
|
225
|
86
|
240
|
8-22
|
QW03/AT88D
|
200
|
60
|
590
|
400
|
330
|
98
|
295
|
8-22
|
QW04/AT115D
|
250
|
68
|
623
|
420
|
380
|
98
|
350
|
12-22
|
QW05/AT145D
|
300
|
78
|
692
|
450
|
