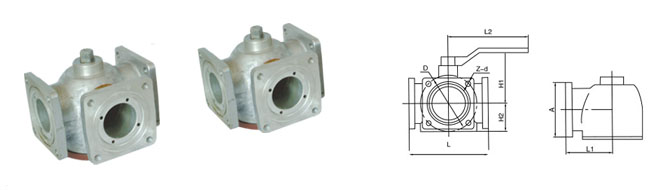

Q45F/44F-16P 304 不锈钢T型/L型三通球阀 DN50 DN100 DN150  油罐车配件

Q44F为L型三通球阀 Q45F为T型三通球阀

Q44F、Q45F型三通球阀详细资料：一、两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介流向的切换。也能使阻互垂直的两个通道连通或关闭。二、四阀座密封三通球阀造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外一通道连通,灵活控制管路中介质的合流或分流。
球阀,三通球阀,连接三通球阀,法兰三通球阀,法兰连接三通球阀
一、连接三通球阀主要零件材料零件名称材质GBASTM阀体、阀盖WCBA216-WCB密封圈PTFE、对位聚苯PTFE、对位聚苯球体1Cr18Ni9TiSS304阀座、阀杆2Cr13A246-416双头螺栓35CrMoAA193-B7
备注:三通球阀一般采用两阀座结构,如流向图A所示两种工况。选用两面阀座L型结构即Q44型。流向B中①和④两种工况亦可选用两阀座T型结构即Q45型。流向图B②和③两种工况必须选用四阀认T型结构即Q45型。其余工况也可以先用四阀座结构,但在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《阀门的型号编制方法》填寰相应的要求代号。
